Цифровая фильтрация⁚ от теории к практике

Мир вокруг нас полон сигналов – звуковых, видео, данных из датчиков. Но часто эти сигналы содержат помехи, шумы, искажения, которые мешают нам получить нужную информацию. Здесь на помощь приходит цифровая фильтрация – мощный инструмент обработки сигналов, позволяющий выделять полезные данные и подавлять нежелательные. Эта статья предназначена для тех, кто хочет понять основы цифровой фильтрации и научиться применять её на практике. Мы пройдем путь от теоретических основ до конкретных примеров, используя понятный язык и избегая излишней математической строгости.

Основные понятия цифровой фильтрации

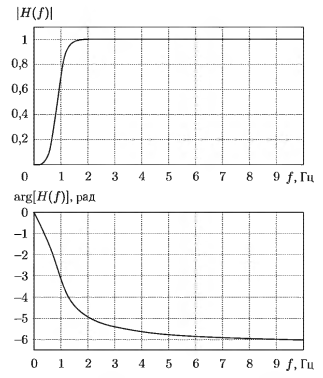

Прежде чем перейти к практическим аспектам, давайте определим основные понятия. Цифровой фильтр – это алгоритм, который обрабатывает дискретный сигнал (последовательность чисел) и модифицирует его характеристики. Он может усиливать определенные частотные составляющие сигнала, ослаблять другие или изменять его форму. Ключевым параметром фильтра является его частотная характеристика, которая показывает, как фильтр влияет на разные частоты. Частотные характеристики описываются амплитудно-частотной характеристикой (АЧХ) и фазо-частотной характеристикой (ФЧХ).

Существует два основных типа цифровых фильтров⁚ фильтры с конечной импульсной характеристикой (КИХ) и фильтры с бесконечной импульсной характеристикой (БИХ). КИХ-фильтры обладают линейной фазовой характеристикой, что важно для сохранения формы сигнала, но требуют больше вычислительных ресурсов. БИХ-фильтры, напротив, более эффективны вычислительно, но могут иметь нелинейную фазовую характеристику, что может приводить к искажениям формы сигнала.

Типы цифровых фильтров

Цифровые фильтры классифицируются не только по типу импульсной характеристики, но и по типу частотной характеристики. В зависимости от того, какие частоты фильтр пропускает, а какие задерживает, различают⁚

• Фильтр нижних частот (ФНЧ)⁚ пропускает низкие частоты и ослабляет высокие.
• Фильтр верхних частот (ФВЧ)⁚ пропускает высокие частоты и ослабляет низкие.
• Полосовой фильтр (ПФ)⁚ пропускает частоты в определенном диапазоне и ослабляет частоты вне этого диапазона.
• Режекторный фильтр (РФ)⁚ ослабляет частоты в определенном диапазоне и пропускает частоты вне этого диапазона.

Практическое применение цифровых фильтров

Цифровая фильтрация широко применяется во многих областях. Рассмотрим несколько примеров⁚

• Обработка звука⁚ удаление шумов, улучшение качества записи, создание звуковых эффектов.
• Обработка изображений⁚ устранение шумов, повышение резкости, сглаживание изображений.
• Биомедицинские приложения⁚ фильтрация электрокардиограмм (ЭКГ), электроэнцефалограмм (ЭЭГ), других биосигналов.
• Радиосвязь⁚ подавление помех, выделение полезного сигнала.

Пример реализации простого фильтра нижних частот

Рассмотрим простой пример реализации фильтра нижних частот с использованием скользящего среднего. Этот метод достаточно прост для понимания и иллюстрирует основные принципы цифровой фильтрации. Пусть у нас есть последовательность данных x[n]. Тогда отфильтрованный сигнал y[n] можно получить по формуле⁚

y[n] = (x[n] + x[n-1] + x[n-2]) / 3

Эта формула представляет собой усреднение трех соседних значений сигнала. Такой фильтр будет сглаживать резкие изменения в сигнале, эффективно подавляя высокочастотные составляющие. Более сложные фильтры могут быть реализованы с помощью более сложных алгоритмов, например, алгоритма IIR (Infinite Impulse Response) или FIR (Finite Impulse Response).

Выбор и проектирование цифровых фильтров

Выбор типа фильтра и его параметров зависит от конкретной задачи. Необходимо учитывать⁚

• Тип сигнала и характер помех.
• Требуемое подавление помех.
• Допустимые искажения сигнала.
• Вычислительные ресурсы.

Для проектирования цифровых фильтров используются специальные программные пакеты и библиотеки. Они позволяют задать требуемые параметры фильтра и получить его коэффициенты.

Цифровая фильтрация – это мощный инструмент обработки сигналов, который находит широкое применение в самых разных областях. Понимание основных принципов цифровой фильтрации позволяет эффективно решать задачи обработки данных, улучшать качество сигналов и извлекать полезную информацию из сложных данных. В этой статье мы рассмотрели только основные понятия и примеры, но эта тема достаточно обширна и требует более глубокого изучения для профессионального применения.

Надеюсь, данная статья помогла вам получить общее представление о цифровой фильтрации. Рекомендуем вам ознакомиться с другими нашими статьями, посвященными более детальному рассмотрению различных аспектов цифровой обработки сигналов.
