Применение варисторов в схемах защиты от перенапряжения
Защита электронных устройств от перенапряжений – критически важная задача, особенно в условиях нестабильной электросети. Постоянные скачки напряжения, грозовые разряды и другие электромагнитные помехи могут привести к дорогостоящему ремонту или полной потере оборудования. Одним из наиболее эффективных и распространенных способов защиты является использование варисторов – вариационно-резистивных элементов, которые способны быстро ограничивать напряжение, предотвращая повреждение чувствительных компонентов. В этой статье мы подробно рассмотрим принцип работы варисторов и их применение в различных схемах защиты от перенапряжения.
Принцип работы варисторов

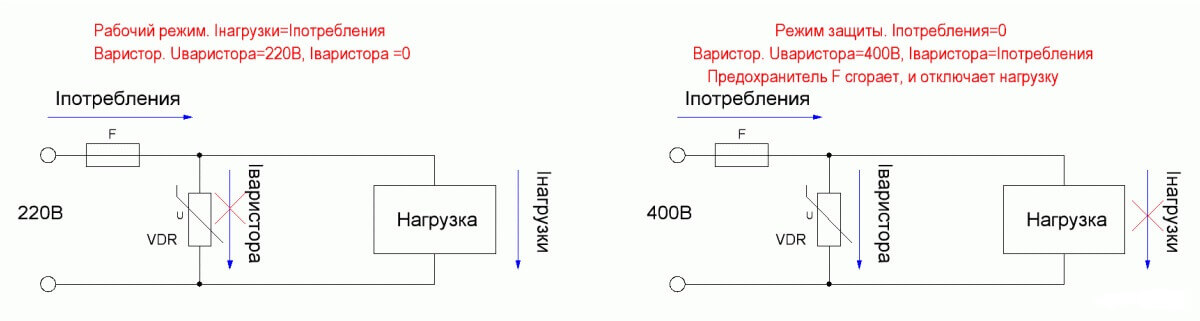

Варистор – это полупроводниковый компонент, обладающий нелинейной вольт-амперной характеристикой. В нормальном режиме работы, при напряжении ниже номинального, варистор имеет высокое сопротивление, практически не оказывая влияния на работу схемы. Однако, при превышении номинального напряжения, сопротивление варистора резко падает, и он начинает пропускать через себя большой ток, тем самым ограничивая напряжение на защищаемом устройстве. Это свойство делает варисторы идеальными элементами для защиты от импульсных перенапряжений, возникающих, например, при грозовых разрядах.
Важно отметить, что варистор работает как "предохранитель" – он поглощает энергию перенапряжения, и при этом сам может выйти из строя. Это нормально и является запланированным эффектом. После срабатывания варистор должен быть заменен. Это не является недостатком, а скорее следствием его защитных свойств – он "берет удар на себя", спасая более дорогостоящие компоненты.
Типы варисторов и их характеристики
Варисторы производятся из различных материалов, что определяет их характеристики. Наиболее распространены варисторы на основе оксида цинка (ZnO). Они отличаются высокой энергией, которую способны поглотить, и достаточно быстрым временем отклика. Выбор конкретного типа варистора зависит от параметров защищаемого устройства и ожидаемых уровней перенапряжения.
Ключевыми параметрами варистора являются⁚
- Номинальное напряжение (Unom)⁚ напряжение, при котором варистор начинает проводить значительный ток.
- Максимальное рабочее напряжение (Umax)⁚ максимально допустимое напряжение, при котором варистор работает без повреждений в длительном режиме.
- Энергия импульса (W)⁚ максимальная энергия импульса перенапряжения, которую варистор может поглотить без выхода из строя.
- Время отклика (tr)⁚ время, за которое варистор реагирует на превышение номинального напряжения.
Применение варисторов в различных схемах защиты
Защита бытовой техники
Варисторы широко используются для защиты бытовой техники от перенапряжений в электросети; Они устанавливаются в сетевых фильтрах и других устройствах защиты от импульсных помех. В таких схемах варисторы часто комбинируются с другими защитными элементами, такими как газоразрядные трубки (ГРТ), для обеспечения более надежной защиты от перенапряжений различной амплитуды и формы.
Защита промышленного оборудования
В промышленной электронике требования к защите от перенапряжений еще более жесткие. Здесь применяются варисторы с более высокой энергией и более быстрым временем отклика. Они используются для защиты от грозовых разрядов, а также от перенапряжений, возникающих в результате коммутационных процессов в силовых цепях.
Защита линий связи
Варисторы также эффективны для защиты линий связи от перенапряжений, вызванных грозовыми разрядами или электромагнитными импульсами. Они устанавливаются на входах и выходах линий связи, защищая чувствительное оборудование от повреждений.
Выбор варистора для конкретной схемы
Выбор подходящего варистора для конкретной схемы защиты – задача, требующая тщательного анализа. Необходимо учитывать следующие факторы⁚
| Параметр | Значение |
|---|---|
| Номинальное напряжение | Должно быть выше максимального ожидаемого напряжения в нормальном режиме работы, но ниже уровня срабатывания защиты. |
| Максимальная энергия импульса | Должна быть достаточной для поглощения ожидаемых перенапряжений. |
| Время отклика | Должно быть достаточно быстрым, чтобы предотвратить повреждение защищаемого оборудования. |
| Габаритные размеры | Должны соответствовать доступному пространству в схеме. |
При выборе варистора необходимо обращаться к технической документации производителя и учитывать все указанные параметры. Неправильный выбор варистора может привести к недостаточной защите или, наоборот, к повреждению варистора и защищаемого устройства.
Варисторы являются незаменимыми элементами в схемах защиты от перенапряжения. Их простота, эффективность и относительно невысокая стоимость делают их популярным выбором для защиты различных электронных устройств. Однако, для обеспечения надежной защиты необходимо правильно выбрать варистор и учитывать все его параметры. Надеемся, что данная статья помогла вам лучше понять принцип работы и применение варисторов.
