Шаговые двигатели⁚ принцип работы и использование в робототехнике

В мире современной робототехники шаговые двигатели занимают особое место. Их точность, простота управления и надежность сделали их незаменимыми компонентами во множестве устройств – от промышленных роботов до 3D-принтеров и CNC-станков. Но что же скрывается за этим названием? Как работает этот удивительный механизм, и почему он так популярен среди инженеров и разработчиков? Давайте разберемся в деталях.

Принцип работы шагового двигателя

В отличие от обычных двигателей постоянного тока, которые вращаются непрерывно, шаговые двигатели движутся дискретными шагами. Это достигается благодаря особой конструкции ротора и статора. Статор содержит электромагниты, которые последовательно возбуждаются, создавая магнитное поле, притягивающее ротор. Ротор, в свою очередь, имеет постоянные магниты или зубцы, взаимодействующие с магнитным полем статора. Изменяя последовательность возбуждения электромагнитов, можно точно контролировать положение ротора с высокой точностью.

Существует несколько типов шаговых двигателей, каждый со своими преимуществами и недостатками. Наиболее распространены двигатели с постоянными магнитами, двигатели переменного тока и гибридные двигатели. Выбор конкретного типа зависит от требований конкретного приложения. Например, для задач, требующих высокой точности позиционирования, предпочтительнее использовать гибридные двигатели, а для задач, где важна высокая скорость вращения,, двигатели с постоянными магнитами.

Типы шаговых двигателей

Давайте рассмотрим подробнее основные типы шаговых двигателей⁚

• Двигатели с постоянными магнитами (PM)⁚ Отличаются простотой конструкции и относительно невысокой стоимостью. Однако, имеют меньший крутящий момент по сравнению с другими типами.
• Двигатели переменного тока (VR)⁚ Обладают более высоким крутящим моментом и более плавным вращением, чем двигатели с постоянными магнитами. Однако, их конструкция более сложна.
• Гибридные шаговые двигатели⁚ Сочетают в себе преимущества двигателей с постоянными магнитами и двигателей переменного тока. Они обладают высоким крутящим моментом, высокой точностью позиционирования и относительно плавным вращением.

Управление шаговыми двигателями

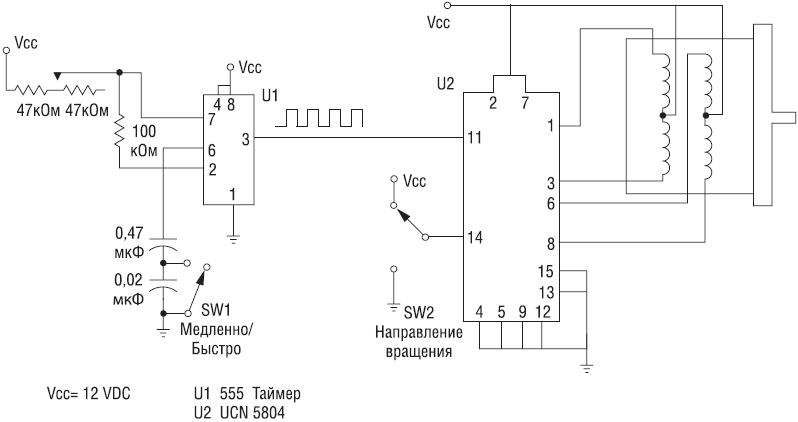

Управление шаговым двигателем осуществляется путем подачи последовательности импульсов на его обмотки. Эта последовательность определяет направление и величину перемещения ротора. Для управления шаговыми двигателями используются специальные микросхемы – драйверы. Драйверы обеспечивают необходимый ток для обмоток двигателя и защищают его от перегрузок.

Существует несколько методов управления шаговыми двигателями, каждый со своими особенностями. Например, метод полного шага обеспечивает максимальный крутящий момент, но может привести к вибрации. Метод полушага позволяет увеличить разрешение, но снижает крутящий момент. Более сложные методы, такие как микрошаг, позволяют достичь еще большей плавности и точности вращения.

Выбор драйвера для шагового двигателя

Выбор подходящего драйвера – критически важный аспект работы с шаговыми двигателями. Неправильно подобранный драйвер может привести к перегреву двигателя, потере точности или даже его поломке. При выборе драйвера необходимо учитывать такие параметры, как напряжение питания, ток двигателя, тип управления и наличие дополнительных функций, таких как защита от перегрева.

Использование шаговых двигателей в робототехнике

Шаговые двигатели широко используются в различных областях робототехники благодаря своей точности и простоте управления. Они являются незаменимыми компонентами в⁚

• Роботизированных манипуляторах⁚ Обеспечивают точное позиционирование захвата и других частей манипулятора.
• 3D-принтерах⁚ Управляют движением печатающей головки по осям X, Y и Z.
• CNC-станках⁚ Обеспечивают точное перемещение инструмента по обрабатываемой детали.
• Сервоприводах⁚ Используются в качестве исполнительных механизмов для точного управления положением.

В робототехнике часто требуется высокая точность позиционирования, и шаговые двигатели прекрасно справляются с этой задачей. Их способность двигаться дискретными шагами позволяет легко контролировать положение и угол поворота. Кроме того, шаговые двигатели просты в управлении и относительно недороги.

Преимущества и недостатки шаговых двигателей

Несмотря на свои преимущества, шаговые двигатели имеют и некоторые недостатки. Например, они могут вибрировать при высоких скоростях, а их максимальная скорость вращения ограничена. Однако, эти недостатки часто компенсируются их высокой точностью и простотой управления, что делает их незаменимыми в множестве приложений.

Надеемся, эта статья помогла вам лучше понять принцип работы и применение шаговых двигателей в робототехнике. Для более подробного изучения рекомендуем ознакомиться с нашими другими статьями о робототехнике и автоматизации!
